iMacのHDDが壊れて起動しなくなったのでSSDに換装した話

スポンサーリンク
IT系

2016年に購入し毎日使っていたiMac(Retina 5K、27-inch、Late2015)ですが、突然、進入禁止マークが出て、起動しなくなってしまいました。

Appleのサポートページに従ってOSの復元など実施してみましたが、Fusion DriveのHDDが壊れているようで、仮復旧させても少し時間経つと勝手に再起動してしまいます。

※Fusion Drive = iMac、Mac miniで採用されているデータの読み書きが早いSSDと大容量のHDDを合わせたストレージ。頻繁に読み書きするOSなどをSSDに、データをHDDに保存し、SSDより安価で、HDDより高速なストレージを実現している。

色々と調べ、最終的に壊れているHDDを交換することにしましたが、せっかくなので、SSDに入れ替えて、オリジナルより速いiMacになった状態で復旧する事にしました。

HDDの交換作業は自分で実施するのは大変そうだったので、Macの修理業者さんにお願いしました。

今回の一連の顛末を紹介します。

スポンサーリンク

iMacが進入禁止マークで起動しなくなった

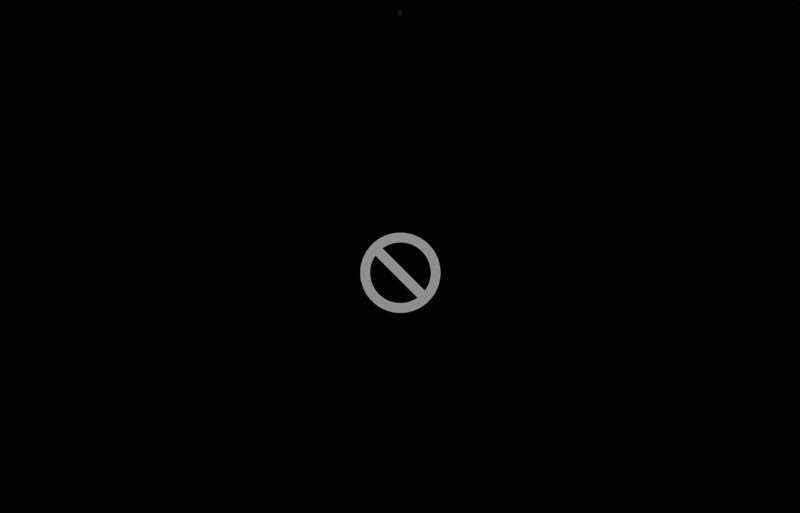

4年ほど仕事に毎日使っていたiMacですが、ある日突然、起動しなくなりました。電源を入れると円に斜線のマークでストップします。

Appleサポートページによると、

円に斜線が入ったマークが表示されるのは、起動ディスクに Mac のオペレーティングシステムが入っていても、Mac で使える macOS ではない場合です。

https://support.apple.com/ja-jp/HT210901

何も変更を加えてないのにそうなることはないので?でしたが、とりあえず、サポートページの指示通り復旧を試みました。

起動ディスクの修復→NG

MacOSのインターネットからの新規インストール→NG

何度もやりましたが、改善せず。

Fusion DriveのSSD/HDDを一旦初期化してMacOSの再インストールを試みる

ネットの情報に従って、一度FusionDriveのHDD/SSDを初期化してインストールを試みました。

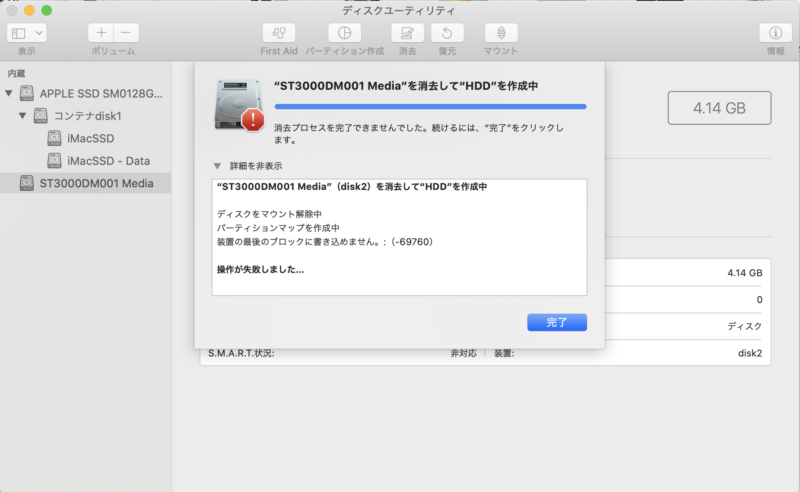

SSDの部分は初期化が出来ましたが、HDDはエラーが出て、初期化が出来ません。

装置の最後のブロックに書き込めません。:(-69760)”のエラーで止まってしまいます。何度試みても状態は同じです。

ターミナル(コマンドライン)から色々とオプションを変えてフォーマットを試みても同じです。

Fusion DriveのSSD部分のみで稼働を試みる

このiMacは3TBのFusion Driveでしたが、実質は128GBのSSDと3TBのHDD。

HDDが壊れていると想定して、一旦はSSDのみでの復旧を試みました。

SSDを初期化して、OSをインストール。インターネット経由の復旧は何度か失敗しているので、別のMacで作成したUSBのインストールメディアでOSの新規インストールを実施しました。

macOS の起動可能なインストーラを作成する方法
外付けのドライブやセカンダリボリュームを起動ディスクとして使い、そこから Mac オペレーティングシステムをインストールできます。

こちらを参考に実施し、iMacが起動し、使用出来るようになりました。

が、この状態で一度は復旧したと思いましたが、Macを使用していてある程度の時間(30分程度)が過ぎると勝手に再起動がかかります。

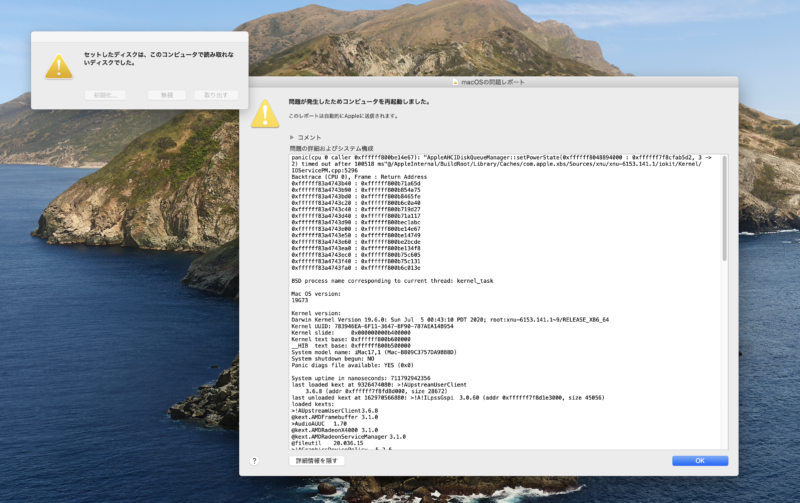

再起動後のエラーログをネットで調べてみましたが、ハードディスクのエラーの様子。

“AppleAHCIDiskQueueManager::setPowerState(0xffffff8048894000 : 0xffffff7f8cfab5d2, 3 -> 2) timed out after 100518 ms”@/AppleInternal/BuildRoot/Library/Caches/com.apple.xbs/Sources/xnu/xnu-6153.141.1/iokit/Kernel/IOServicePM.cpp:5296

MacOSエラーメッセージ

Macを起動した際に毎回”セットしたディスクはこのコンピュータで読み取れないディスクでした。”と出るので、今回使用していないHDDが何らかの悪さをしているようです。

起動時に該当ディスクを読み込まない設定が出来るかな、と調べてみましたが、ディスクのマウントまで行きついていないので、難しそう。

HDDの状態を再度確認することにしました。

HDDの状態の確認

いくつかの方法でHDDが本当に壊れているのか確認してみることにしました。

Apple Diagnostics(Apple標準の診断ツール)ではエラー無し

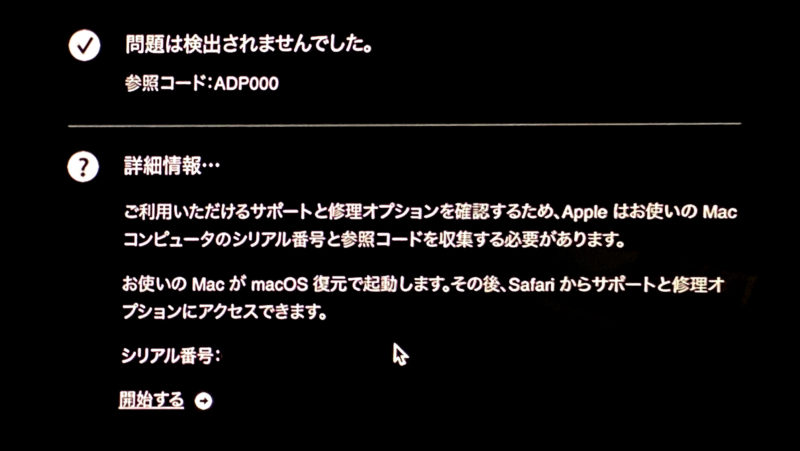

まずは Apple Diagnosticsで確認しましたが、”問題は検出されませんでした”との事。

Mac での Apple Diagnostics の使い方
Apple Diagnostics は Mac のハードウェアに問題がないかテストし、解決策を提案してくれます。

S.M.A.R.T.(Self-Monitoring Analysis and Reporting Technology)

ディスクユーティリティからMac標準のS.M.A.R.T.(Self-Monitoring Analysis and Reporting Technology)で確認してもエラー無しです。

フリーソフト”DriveDX”

フリーソフト”DriveDX”で確認したところI/0エラーが出ていました。HDDのエラーについてはこちらの記事を参考にしました。

MacのSSD/HDDのS.M.A.R.T.(健康状態)を確認する方法
近年のSSD/HDD(ディスク)にはS.M.A.R.T.(Self-Monitoring Analysis and Reporting Technology -スマート)と呼ばれる自己診断機能が搭載されており、コンピュー ...

Appleのツールではハードディスクのエラーは検知出来ないのでしょうか。

悪名高きHDD? SeagateのST3000DM001

このST3000DM001ですが、以前Appleからリコールが出ているほどの悪名高き製品らしいです。

Seagate ST3000DM001に激おこの人々
Tweetで見るSeagate ST3000DM001驚きの故障率。ほんと勘弁して欲しい。

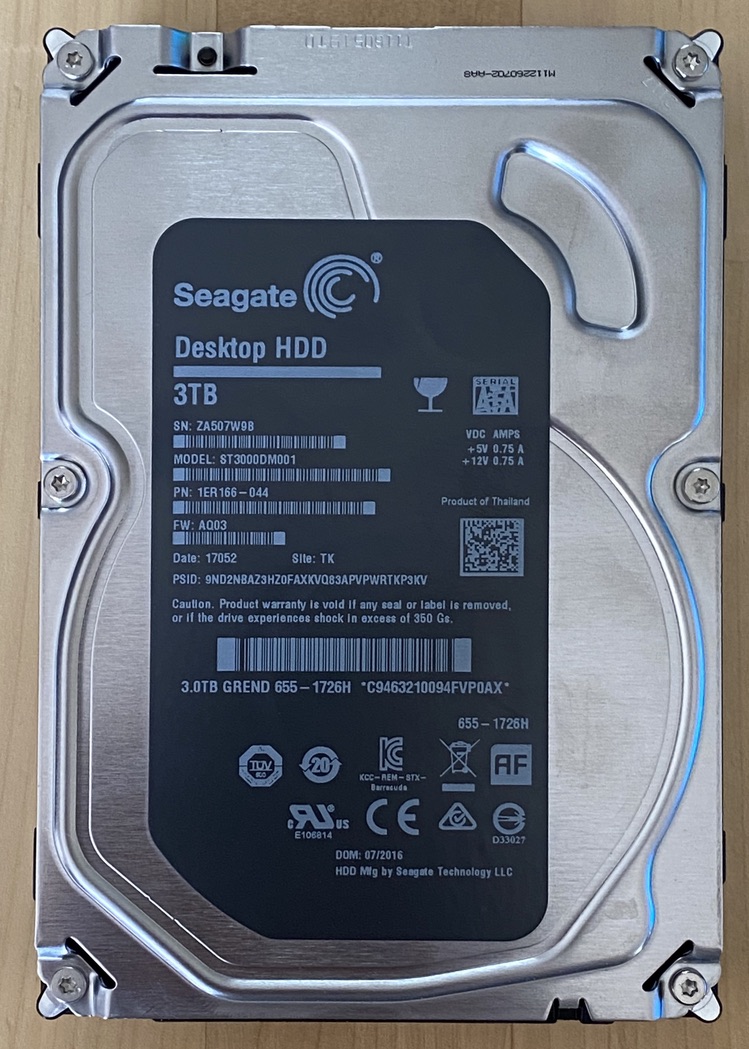

こちらは最終的に取り外した、実際に搭載されていたHDDの写真ですが、2016年7月製造とあります。

2015年に以前のモデル対象にリコールが出ているのに、製造が続けられ、2015年モデルのiMacでも搭載されているのでしょうか。

Mac修理業者に修理を依頼

この状況だとHDDを交換するしか無いと判断しました。まずは自分で出来るか検討しました。

YouTubeの動画などを見ましたが、液晶を丁寧に剥がす必要があり、自分で出来る気がしません。

How to Take Apart the Apple iMac 5K 27" iMac Late 2015

以前、何度かMacBookProのバッテリー交換を実施しましたが、レベルが違いそう。修理業者にお願いすることにしました。HDD→SSDの交換のみで、設定等は自分で実施することにしました。

Macの修理業者を探す

iMacはかなり重いので、自分で持ち込みが出来そうなあまり遠く無いMacの修理業者を探しました。

いくつか比較した結果、近所に店舗があるリペアマスターさんに持ち込むことにしました。ただ部品の在庫が無いとのことなので、SSDは自分で購入して持ち込むことにしました。

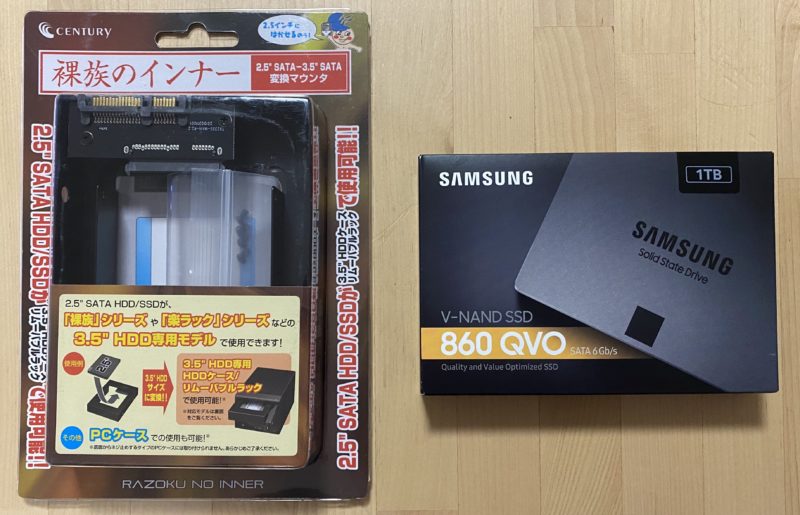

SSDと変換マウンタを購入

SSDはいくつか種類がありましたが、SAMSUNGのV-NAND SSD 860 QVO 1TBが12000円と安かったので、こちらを購入。

Samsung 860 QVO 1TB SATA 2.5"内蔵 SSD MZ-76Q1T0B/EC 国内正規保証品
日本サムスン
¥10,990(2020/10/12 13:45時点)
【転送速度(シーケンシャル)】読み出し: 550MB/秒、書き込み : 520MB/秒

3.5インチのHDDへ2.5インチのSSDをマウントする為の変換マウンタ「裸族のインナー」も1000円以下だったので購入しました。

センチュリー 2.5"SATA to 3.5"SATA変換マウンタ 「裸族のインナー for PC」 CRIN2535PC
センチュリー
¥1,700(2020/10/12 13:45時点)
2.5"SATA HDD/SSDを3.5"HDDと同じサイズにする変換マウンタ

HDD→SSDの交換作業

丁寧な対応の店員さんが受け付けてくれました。iMacは形状的に中にホコリが溜まりやすい感じなので、簡単な内部清掃もお願いしました。

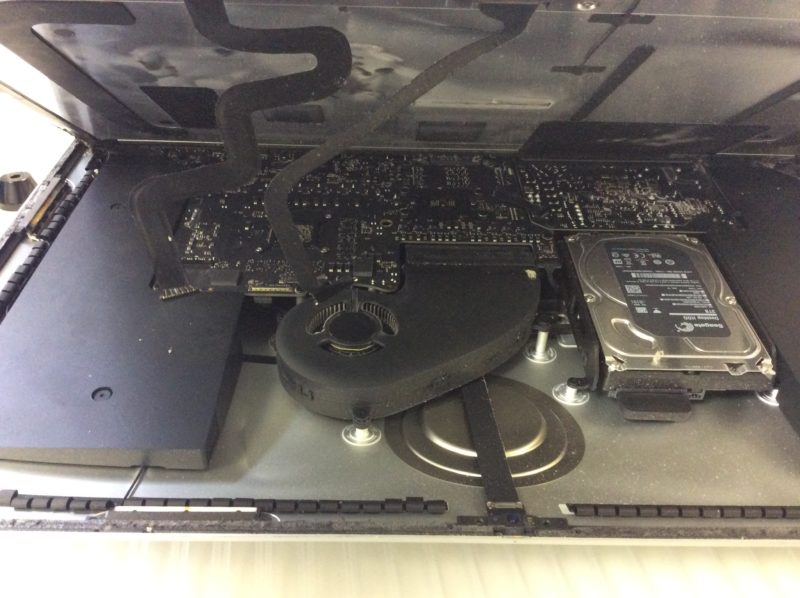

5時間後に作業完了の連絡があり、引き取りへ。作業中の写真を見せてもらいましたが、中にはかなりホコリが溜まっていました。修理の価格は15000円でした。

HDDは専用の機器でテストしたところ、やはり、故障だそうです。交換したSSDも問題なく動作確認済との事。

ちょっと気になったのが、修理の方がこのiMacは2015ではなく、2012では無いかと言われていた事。中身もiMac2012の中身だったそうです。

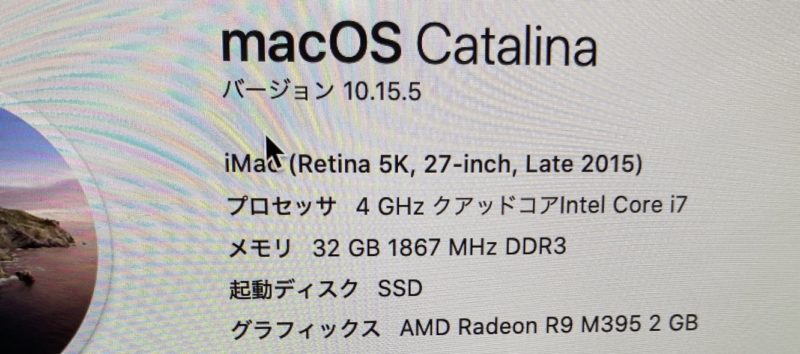

帰ってMacの”このMacについて”を確認しましたが、2015と表示がありました。Appleから購入したものなので、何だか解せません。

macOSの再インストールとFusion Drive再構成

後はFusion Driveを再構成して、macOSをインストールして完了です。macOSは最新のCatalina。

FusionDriveの再構成は簡単で、すぐに終わりました。

まず、Macの電源を入れて、「Command+R」を押しながらMacの復元から立ち上げます。

ディスクユーティリティを選択し、まずは元から入っていたSSDと今回換装したSSDをフォーマット。

そして、Appleのサポートページを参考にFusion Driveを再構成します。

Fusion Drive が分割された場合の修復方法
Fusion Drive が Finder で 1 つではなく 2 つのドライブとして認識されている場合、Fusion Drive として機能しなくなっている印です。この場合の解決方法をご案内します。

ユーティリティ→ターミナルを起動して、「diskutil resetFusion」。プロンプトが出てきたら、Yes。これだけです。あっという間に終わりました。

このあとは通常通りmacOSを新規インストールして完了です。

iMacをSSDのFusion Driveで使用してみて

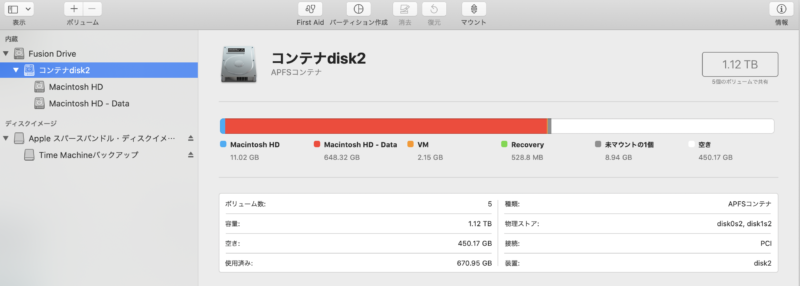

元々128GBのSSD+3TBのFusion DriveのiMacが128GBと1TBのSSDのFusion Driveで復活しました。

体感ですが、明らかに以前より速いです

中を掃除したこともあると思いますが、AdobeのIllustratorなど重いアプリを使っても、熱を発してFANが回ることもほとんど無くなりました。

今回かかった費用は部品が13000円に作業費が15000円で合計28000円程度。

Appleで修理するとHDD交換で最低限5万円以上のようなので、かなり安く、しかもSSDでパフォーマンスもかなり改善出来ました。

今後Appleでの修理が出来なくなりますが、今までも結果、Appleでの修理は使ったことはなく、修理業者に頼んでいたので、実際は問題ないのかも知れません。

もし参考にされる方がいらっしゃったら自己リスクでお願いします。
